Diocesi di Padova

NUOVA STRUTTUTURA DI SOSTEGNO CAMPANE
AGGIUNTA NUOVA CAMPANA COMPLETA DI ACCESSORI PER IL MOVIMENTO
REVISIONE CEPPI, RUOTE E BATTAGLI

CAMPANE
Il campanile mostrava segni evidenti di criticità dati dal movimento delle campane evidenziato in più punti della struttura.

Campane:

1 – Fa3 diametro cm106, peso kg700
2 – Sol3 diametro cm94, peso kg490
3 – La3 diametro cm83, peso kg345
4 – Sib3 diametro cm78, peso kg300
5 – Do4 diametro cm71, peso kg220 – campana nuova aggiunta

OPERA REALIZZATA
Le operazioni si sono concretizzate con lo smontaggio delle campane e della struttura di sostegno dal campanile per il trasporto delle campane e di tutti gli accessori presso la Ns azienda per le operazioni di costruzione della nuova struttura, revisione e restauro degli apparati e pulizia delle campane.

L’intervento ha previsto la progettazione e la verifica strutturale del nuovo castello campanario tramite software ingegneristici specifici.
La struttura è stata realizzata di tipo “autoportante” poggiata su speciali sistemi “antivibranti” o “ammortizzatori”.
Tutta la struttura è stata premontata in officina per le prove e verifiche di corrispondenza tra il modello teorico e la realtà.
La struttura è stata successivamente zincata a caldo secondo normativa ed installata in loco rapidamente vista la totale assenza di inconvenienti dati dallo standard costruttivo.

Le campane sono state pulite con tecniche non invasive.

Al concerto esistente di 4 campane è stata aggiunta la quinta campana di perfetta integrazione con le altre esistenti.
Lavoro certificato dalla analisi scientifica e tonale del concerto rinnovato posto sul campanile.
Le campane esistenti sono state corrette tonalmente ove necessario per perfezionare l'accordatura.

L’opera ha interessato:
• Smontaggio generale
• Studio struttura e realizzazione modello
• Realizzazione struttura
• Misurazioni e verifiche strutturali sulla struttura premontata in officina
• Zincatura
• Revisione ceppi
• Revisione ruote
• Revisione meccaniche di aggancio
• Realizzazione nuovi isolatori in legno
• Revisione battagli ed aggiornamento del sistema di aggancio e sicurezza
• Fornitura accessori per la nuova campana
• Accordatura campane esistenti

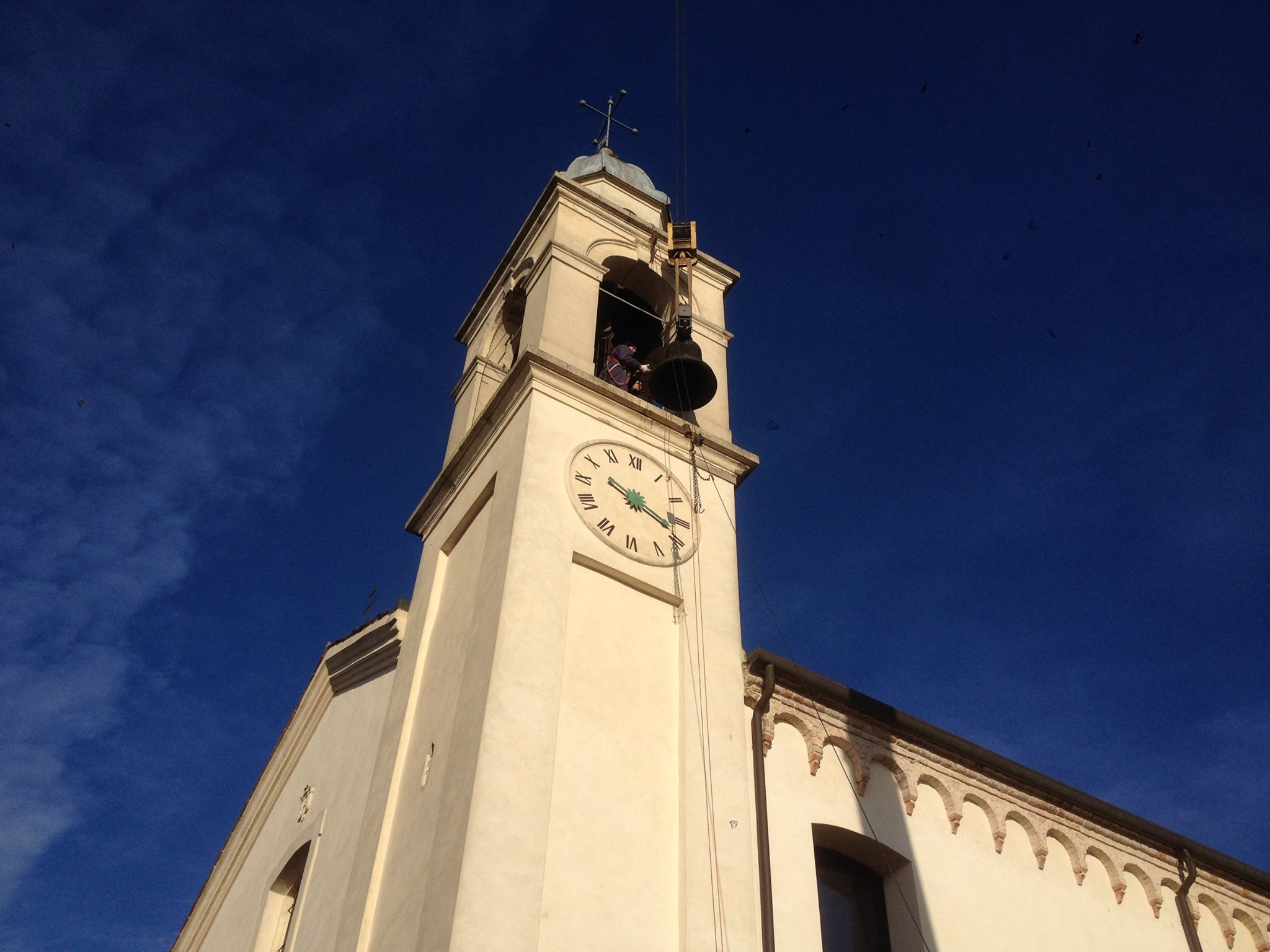

• Installazione in campanile
